Az MPU-6050 használatával a Raspberry PI-vel

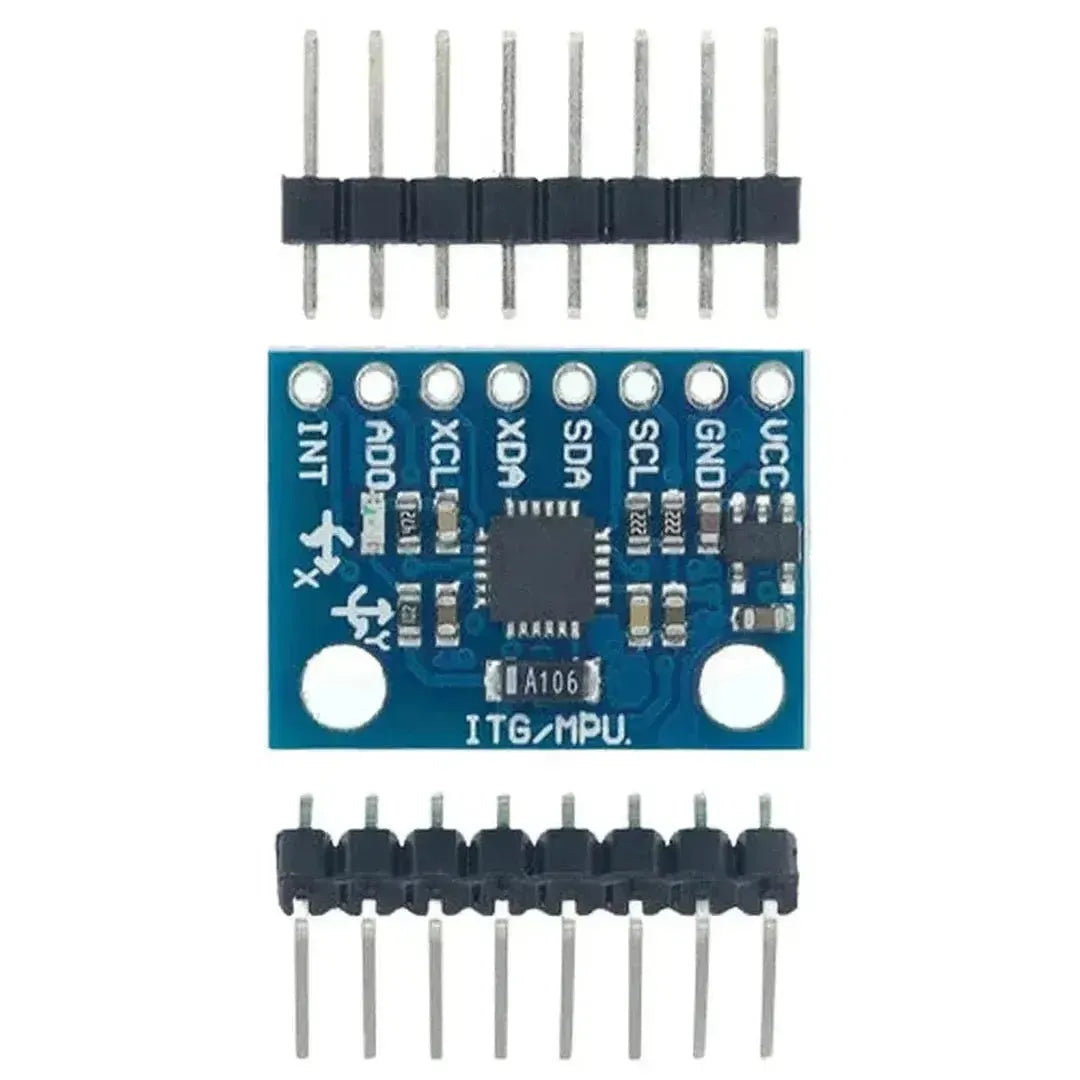

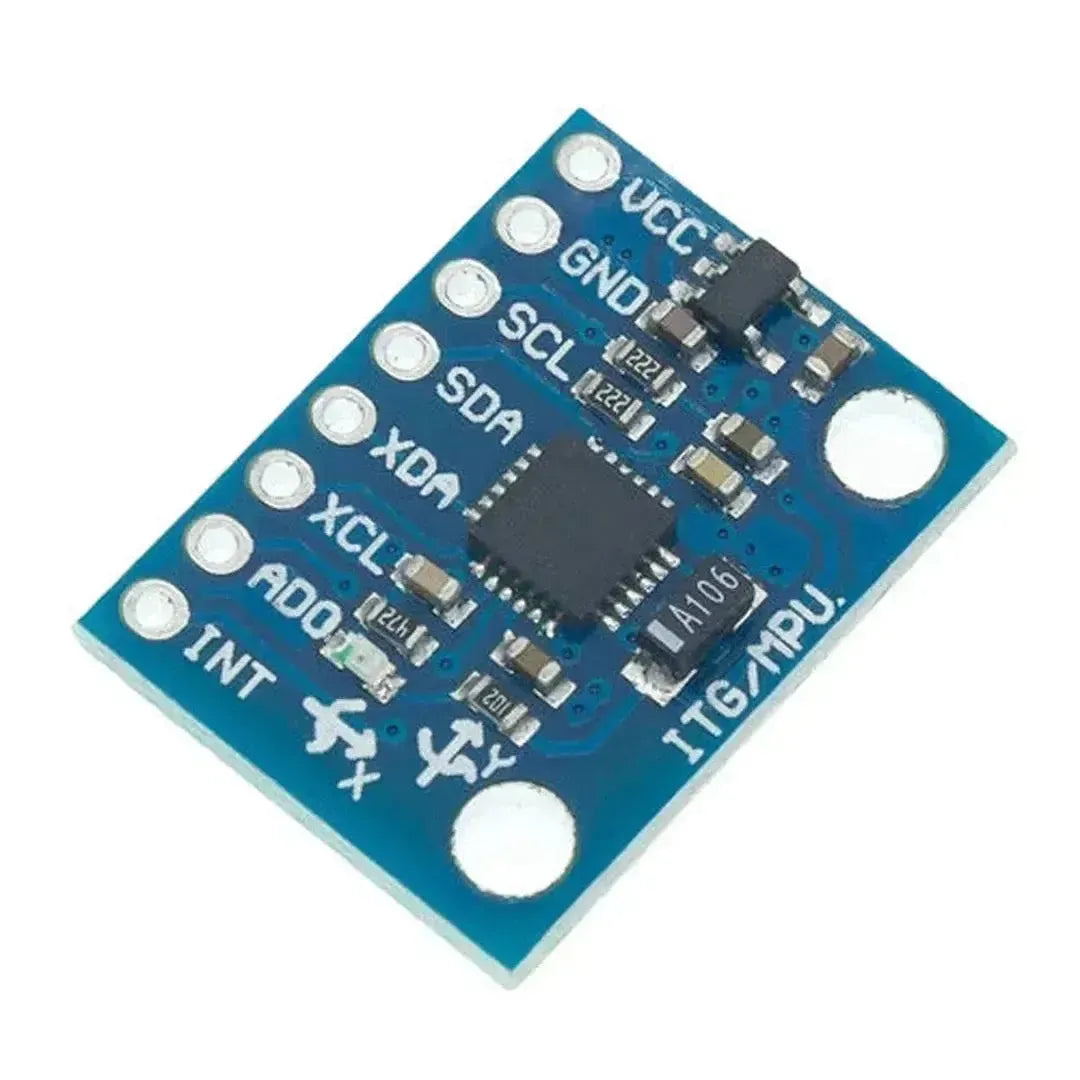

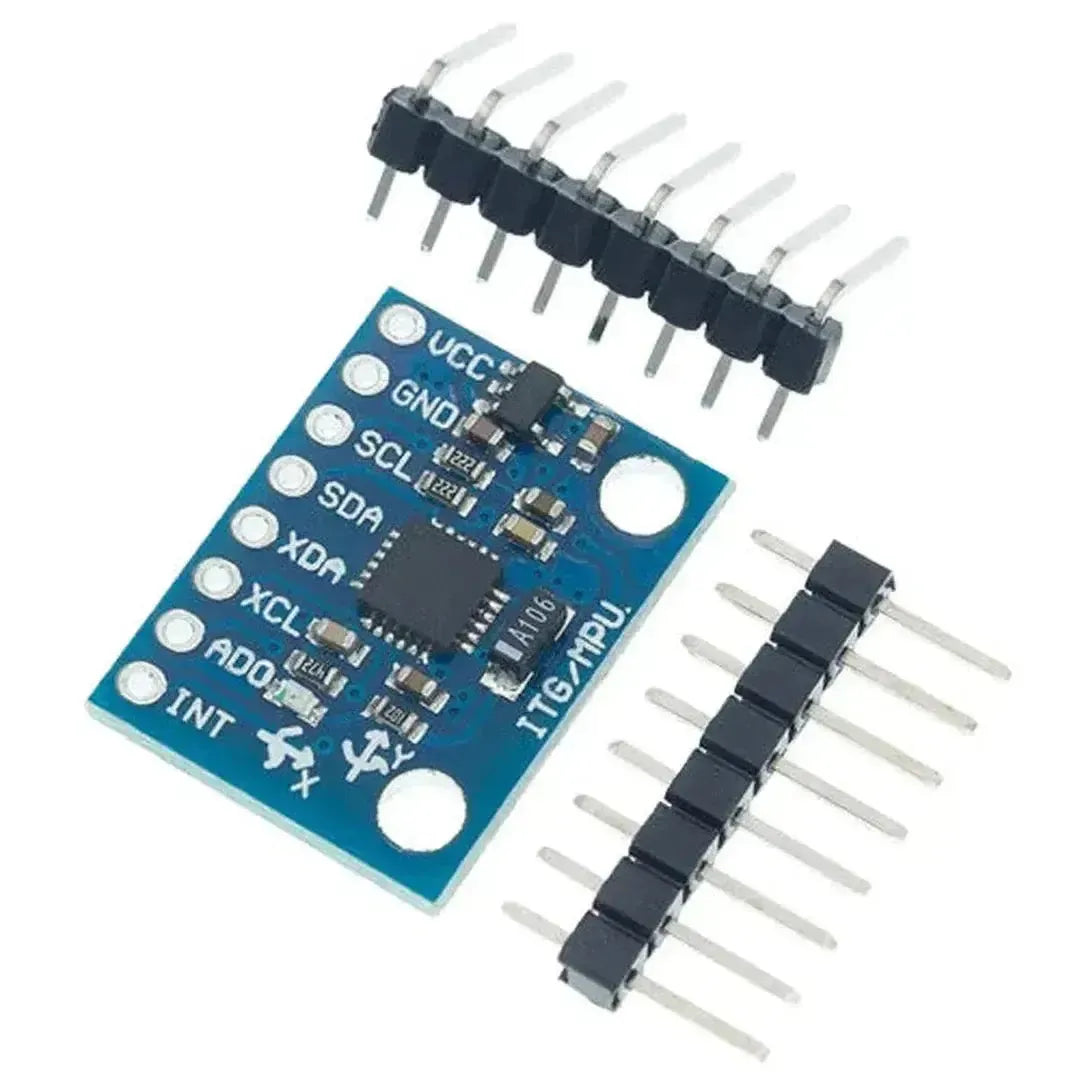

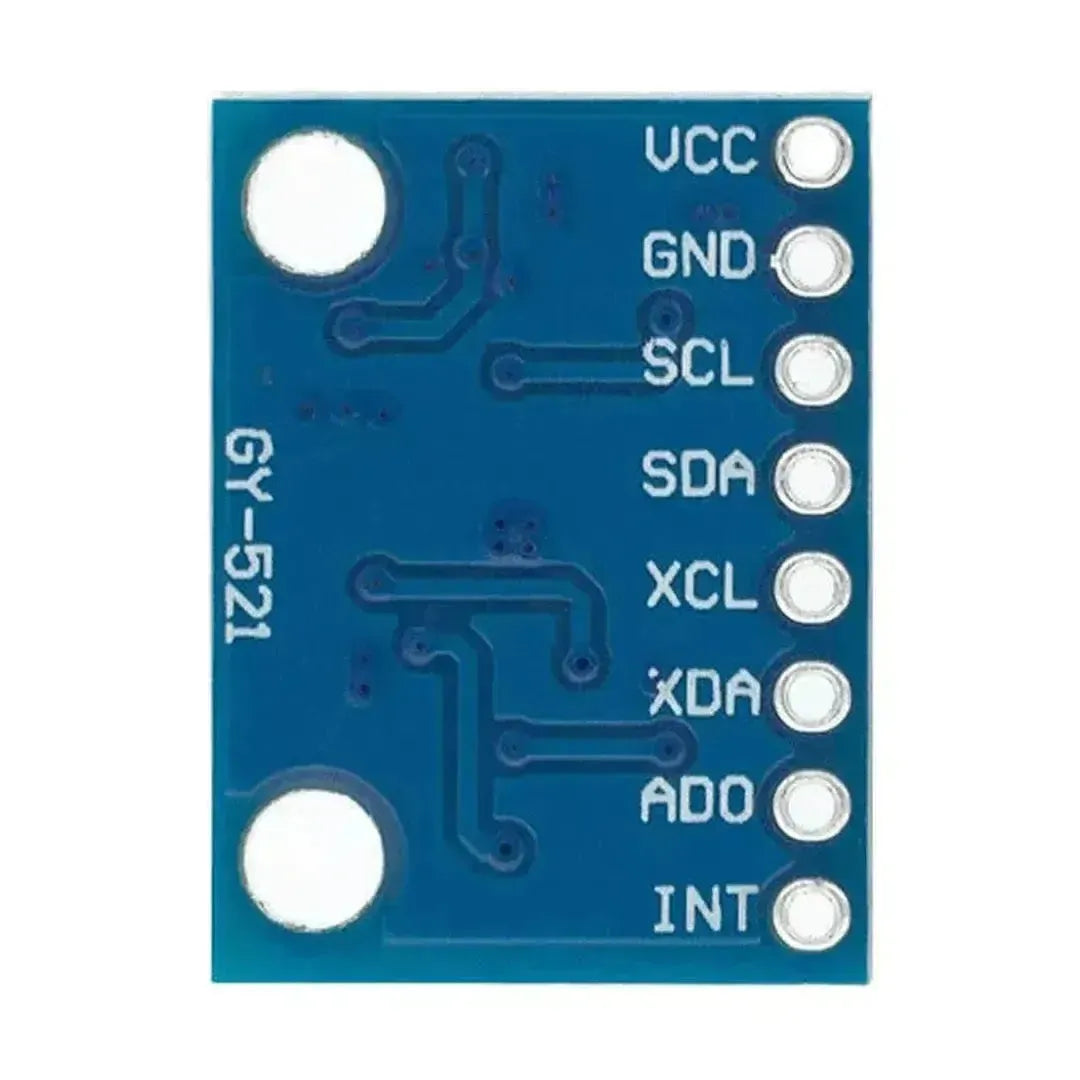

A MPU-6050 egy 6 tengelyes mozgáskövető eszköz giroszkóppal és gyorsulásmérővel, így ideális az olyan mozgásérzékelős alkalmazásokhoz, mint a robotika, a drónok és az IoT-projektek. Ebben az útmutatóban megtudhatja, hogyan csatlakoztassa és használja a MPU-6050 egy Raspberry Pi-vel a mozgás- és orientációs adatok rögzítéséhez.

Amire szükséged lesz

1. Raspberry Pi
2. MPU-6050 modul
3. Próbapanel és összekötő vezetékek
4. Egy számítógép, amellyel SSH-n keresztül hozzáférhet a Raspberry Pi-hez, vagy egy csatlakoztatott billentyűzet és monitor
5. A Raspberry Pi-re telepített Python

1. lépés: A huzalozás MPU-6050 a Raspberry Pi-hez

A MPU-6050 I2C protokollon keresztül kommunikál a Raspberry Pi-vel.

Kapcsolatok

Megjegyzés: Gondoskodjon arról, hogy a MPU-6050 modul 3,3 V-on működik. A legtöbb modul tartalmaz feszültségszabályozót, így 5 V-ról is táplálhatók.

2. lépés: Az I2C interfész engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész beállítások > I2C
3. A Raspberry Pi újraindítása:

   sudo reboot


3. lépés: A szükséges eszközök és könyvtárak telepítése

1. sudo apt update && sudo apt upgrade -y


2. Telepítse az I2C eszközöket:

   sudo apt install -y i2c-tools


3. Telepítse a Python könyvtárakat az I2C kommunikációhoz és az adatfeldolgozáshoz:

   pip install smbus2


4. lépés: A kapcsolat ellenőrzése

1. Használat i2cdetect hogy ellenőrizze a MPU-6050 észlelhető az I2C buszon:

   sudo i2cdetect -y 1


2. Látnia kell a MPU-6050 a(z) címen 0x68 0x69 if az AD0 pin magas szintre van húzva). Ha nem:
   • Ellenőrizze a vezetékezést.
   • Gondoskodjon arról, hogy a MPU-6050 bekapcsolt állapotban van.

5. lépés: Adatok beolvasása a(z) MPU-6050

A következő Python-szkript beolvassa a gyorsulásmérő és a giroszkóp adatait a MPU-6050.

Python kódpélda

python
import smbus2
import time

# MPU-6050 python
 Regiszterek és címek
MPU6050_ADDR = 0x68
PWR_MGMT_1 = 0x6B
ACCEL_XOUT_H = 0x3B
GYRO_XOUT_H = 0x43

# I2C busz inicializálása
bus = smbus2.SMBus(1)

# Ébresztés a MPU-6050
python
bus.write_byte_data(MPU6050_ADDR, PWR_MGMT_1, 0)

def read_raw_data(addr):
    # Két bájtnyi adat beolvasása a megadott címről
    high = bus.read_byte_data(MPU6050_ADDR, addr)
    low = bus.read_byte_data(MPU6050_ADDR, addr+1)
    value = (high << 8) | low
    # Átalakítás előjeles értékké
    if value > 32767:
        value -= 65536
    return value

try:
    while True:
        # Gyorsulásmérő adatainak beolvasása
        accel_x = read_raw_data(ACCEL_XOUT_H)
        accel_y = read_raw_data(ACCEL_XOUT_H + 2)
        accel_z = read_raw_data(ACCEL_XOUT_H + 4)

        # Giroszkóp adatainak beolvasása
        gyro_x = read_raw_data(GYRO_XOUT_H)
        gyro_y = read_raw_data(GYRO_XOUT_H + 2)
        gyro_z = read_raw_data(GYRO_XOUT_H + 4)

        # Nyers adatok átalakítása értelmezhető értékekké (opcionálisan skálázás szükséges lehet)
        accel_x_scaled = accel_x / 16384.0
        accel_y_scaled = accel_y / 16384.0
        accel_z_scaled = accel_z / 16384.0

        gyro_x_scaled = gyro_x / 131.0
        gyro_y_scaled = gyro_y / 131.0
        gyro_z_scaled = gyro_z / 131.0

        print(f"Gyorsulásmérő: X={accel_x_scaled:.2f}, Y={accel_y_scaled:.2f}, Z={accel_z_scaled:.2f}")
        print(f"Giroszkóp: X={gyro_x_scaled:.2f}, Y={gyro_y_scaled:.2f}, Z={gyro_z_scaled:.2f}")

        time.sleep(1)

except KeyboardInterrupt:
    print("Kilépés...")

6. lépés: Alkalmazásai a MPU-6050

1. Mozgáskövetés: Kövesse nyomon a mozgást és az orientációt a robotikában vagy a hordható eszközökben.
2. Stabilization Systems: Valósítson meg giroszkópos stabilizálást drónokhoz vagy gimbalokhoz.
3. Gaming: Készíts mozgásérzékelős játékvezérlőket.
4. IoT projektek: Használjon mozgásadatokat az automatizálási események indításához.

Hibaelhárítás

1. Eszköz nem észlelhető:

   • Ellenőrizze az SDA és SCL csatlakozásokat.
   • Győződjön meg arról, hogy az I2C interfész engedélyezve van a Raspberry Pi-n.
   • Ellenőrizze a tápellátást a MPU-6050.

2. Pontatlan mérések:

   • Kalibrálja a szenzort az egyes tengelyekhez tartozó eltolás (offset) beállításával.
   • Gondoskodjon róla, hogy a szenzor stabil felületre legyen helyezve.

3. I2C hibák:

   • Győződjön meg arról, hogy nincsenek ütköző eszközök az I2C buszon.

Összegzés

A MPU-6050 MPU-6050 robotikai alkalmazásokhoz, stabilizáló rendszerekhez és IoT-automatizáláshoz. Kísérletezzen az adatok skálázásával és szűrésével, hogy a szenzort pontosan az Ön igényeire szabja!
