Az MCP2515 használatával a Raspberry PI -vel

A MCP2515 MCP2515 egy Raspberry Pi-vel.

Amire szükséged lesz

1. Raspberry Pi

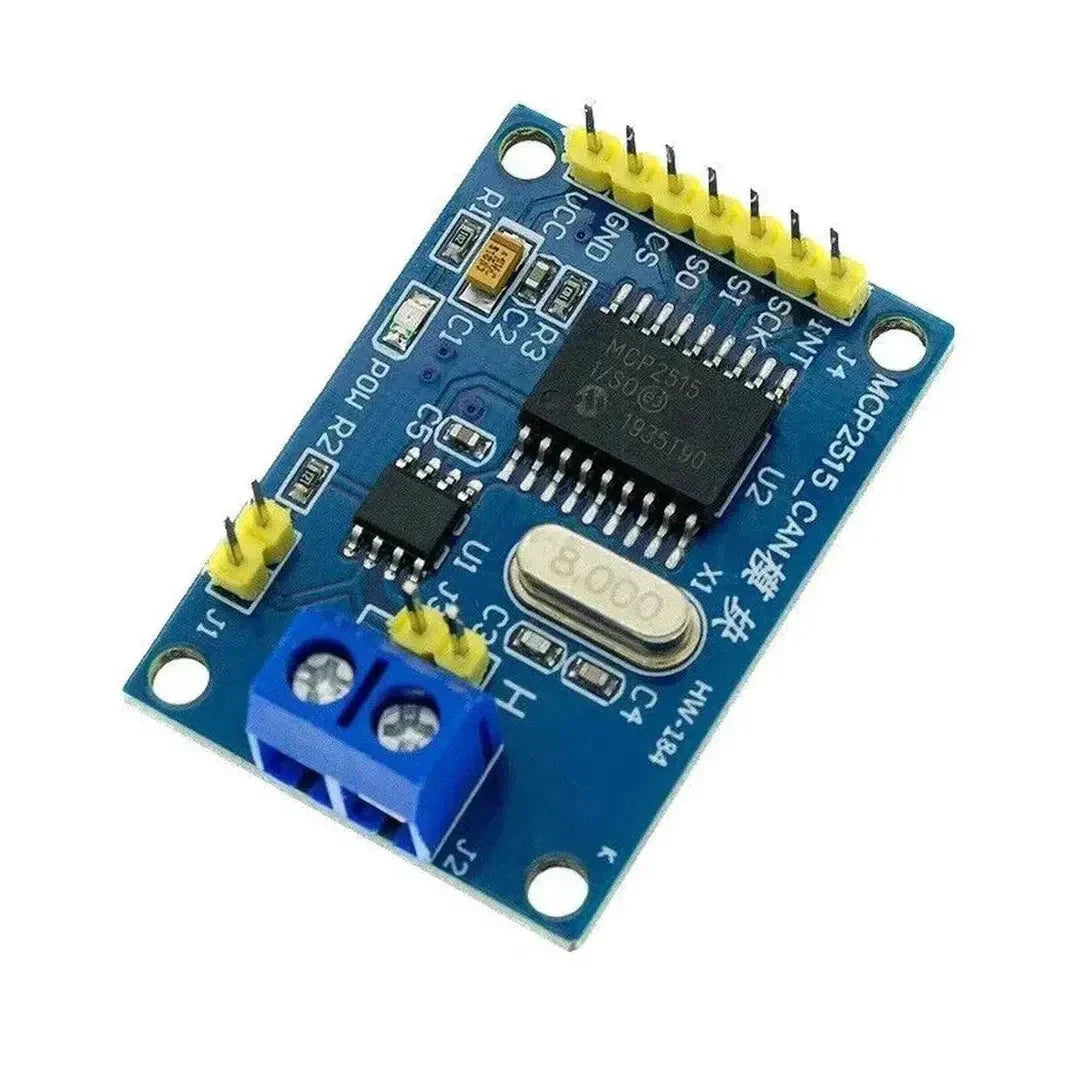

2. MCP2515 CAN modul
3. Próbapanel és összekötő vezetékek
4. Egy számítógép, amellyel SSH-n keresztül hozzáférhet a Raspberry Pi-hez, vagy egy csatlakoztatott billentyűzet és monitor
5. A Raspberry Pi-re telepített Python
6. CAN adó-vevő modul (ha nem tartozéka a MCP2515)

1. lépés: A huzalozás MCP2515 a Raspberry Pi-hez

A MCP2515 az SPI protokoll segítségével kommunikál a Raspberry Pi-vel.

Csatlakozások (SPI mód)

2. lépés: Az SPI interfész engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész opciók > SPI
3. A Raspberry Pi újraindítása:

   sudo reboot


3. lépés: A szükséges könyvtárak és eszközök telepítése

1. sudo apt update && sudo apt upgrade -y


2. Telepítse a can-utils csomag CAN-kommunikációhoz:

   sudo apt install -y can-utils


4. lépés: A CAN interfész konfigurálása

1. Nyissa meg a /boot/config.txt {}

   sudo nano /boot/config.txt


2. Adja hozzá a következő sorokat a(z) engedélyezéséhez: MCP2515 overlay:

   dtoverlay=mcp2515-can0,oscillator=16000000,interrupt=25
   dtoverlay=spi-bcm2835


   Mentés és kilépés.

3. Indítsa újra a Raspberry Pi-t:

   sudo reboot


4. Hozza létre a CAN interfészt:

   sudo ip link set can0 up type can bitrate 500000


5. Ellenőrizze a CAN interfészt:

   ifconfig can0


5. lépés: A tesztelés MCP2515

1. CAN-üzenet küldése: Használja a cansend parancs tesztüzenet küldéséhez:

   cansend can0 123#DEADBEEF


2. CAN-üzenet fogadása: Használja a candump parancs a bejövő üzenetek figyelésére:

   candump can0


6. lépés: A Python használata a kommunikációhoz a(z) MCP2515

Telepítse a python-can library CAN-üzenetek küldésére és fogadására Python segítségével.

Telepítés

pip install python-can

python Példa Python-szkript

python
import can

# CAN busz példány létrehozása
bus = can.interface.Bus(channel='can0', bustype='socketcan')

# CAN üzenet küldése
msg = can.Message(arbitration_id=0x123, data=[0xDE, 0xAD, 0xBE, 0xEF], is_extended_id=False)
bus.send(msg)
print("Üzenet elküldve: ", msg)

# CAN üzenet fogadása
print("Várakozás üzenetre...")
message = bus.recv()
print("Fogadott üzenet: ", message)

Hibaelhárítás

1. CAN interfész nem található:

   • Ellenőrizze, hogy az SPI interfész engedélyezve van-e.
   • Ellenőrizze a kábelezést a Raspberry Pi és a MCP2515.
   • Gondoskodjon arról, hogy a /boot/config.txt fájl megfelelően van konfigurálva.

2. Nincsenek CAN-üzenetek:

   • Ellenőrizze, hogy a CAN-busz megfelelően le van-e zárva 120 ohmos ellenállásokkal.
   • Biztosítsa, hogy a bitsebesség megegyezzen a CAN-busz összes eszközén.

3. Python hibák:

   • Gondoskodjon arról, hogy a python-can könyvtár telepítve van.
   • Ellenőrizze a Python-szkriptet az elírások vagy konfigurációs hibák szempontjából.

Alkalmazásai a MCP2515

1. Gépjármű-diagnosztika és -felügyelet
2. Ipari automatizálási rendszerek
3. Robotikai kommunikációs hálózatok
4. Megbízható kommunikációs protokollokat igénylő IoT-projektek

Összegzés

A MCP2515 CAN-vezérlő modul robustus kommunikációs képességekkel ruházza fel Raspberry Pi eszközét, így ideális választássá teszi azt autóipari, ipari és IoT-alkalmazásokhoz. Ezt az útmutatót követve beállíthatja és tesztelheti a MCP2515
