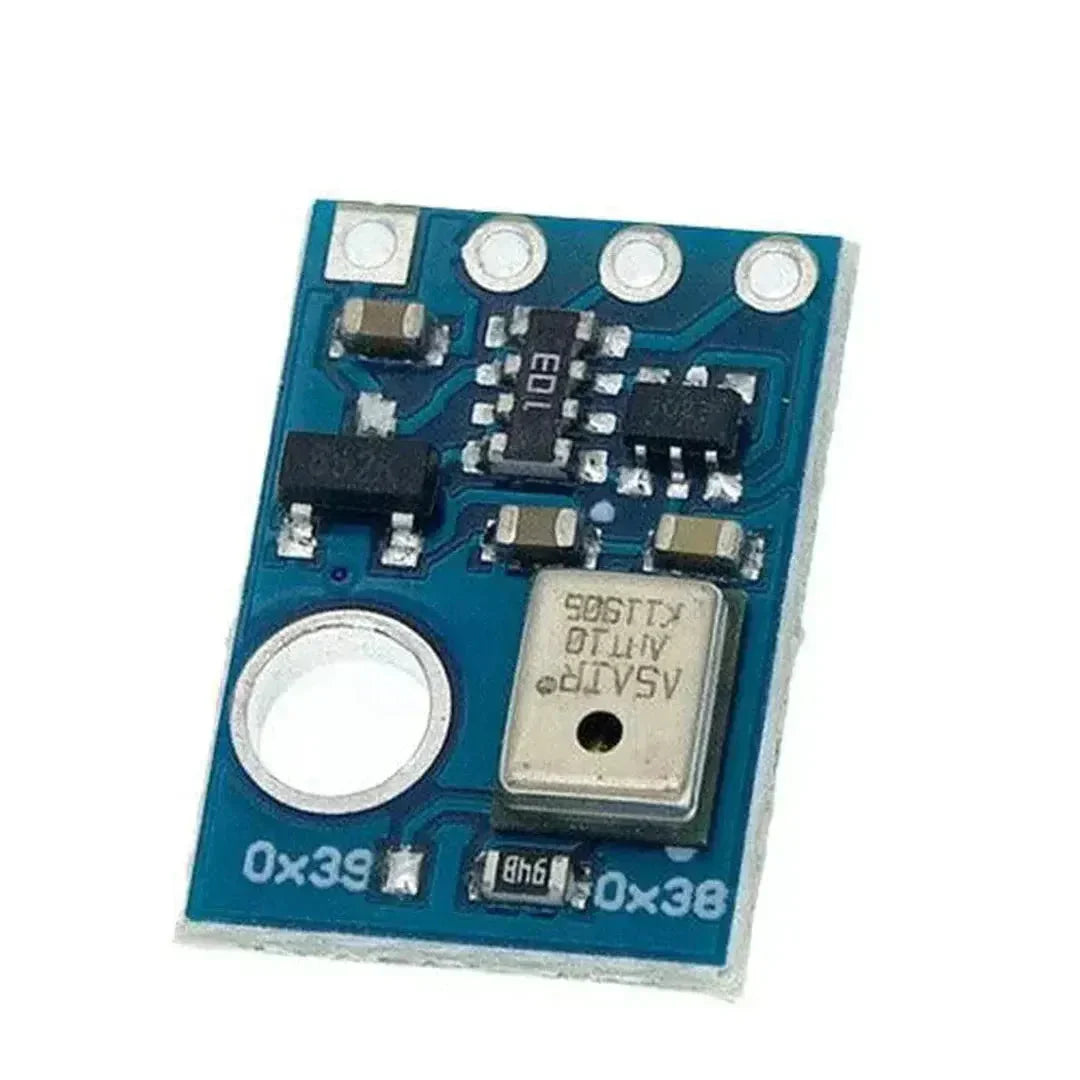

Az AHT10 használata a Raspberry PI -vel

A AHT10 egy hőmérséklet- és páratartalom-szenzor, amely I2C protokollon keresztül kommunikál. Pontos leolvasást biztosít, így ideális környezeti megfigyeléshez, IoT-projektekhez és időjárás-állomásokhoz. Ez az útmutató bemutatja, hogyan kell beállítani és használni a AHT10 szenzor egy Raspberry Pi-vel a hőmérséklet és a páratartalom mérésére.

Amire szükséged lesz

1. Raspberry Pi
2. AHT10 szenzormodul
3. Próbapanel és összekötő vezetékek
4. Python telepítve a Raspberry Pi eszközén

1. lépés: A huzalozás AHT10 a Raspberry Pi-hez

A AHT10 az I2C protokollt használja a kommunikációhoz.

Csatlakozások (I2C mód)

2. lépés: Az I2C interfész engedélyezése

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész beállítások > I2C
3. A Raspberry Pi újraindítása:

   sudo reboot


3. lépés: A szükséges könyvtárak telepítése

1. sudo apt update && sudo apt upgrade -y


2. Telepítse a szükséges eszközöket és Python könyvtárakat:

   sudo apt install -y i2c-tools python3-pip
   pip3 install adafruit-circuitpython-ahtx0


3. Verify the AHT10 észlelhető az I2C buszon:

   sudo i2cdetect -y 1


   Látnia kell az eszköz címét (általában 0x38) in the output.

4. lépés: Python-kód az adatok beolvasásához a(z) AHT10

Használja az alábbi Python-szkriptet a hőmérsékleti és páratartalom-adatok leolvasásához a AHT10 szenzor.

Python kódpélda

python
import time
import board
import adafruit_ahtx0

# I2C inicializálása és AHT10 szenzor
python
i2c = board.I2C()
sensor = adafruit_ahtx0.AHTx0(i2c)

try:
    while True:
        temperature = sensor.temperature  # Hőmérséklet leolvasása Celsius-fokban
        humidity = sensor.relative_humidity  # Páratartalom leolvasása százalékban

        print(f"Hőmérséklet: {temperature:.2f} °C")
        print(f"Páratartalom: {humidity:.2f} %")
        print("------------------------")

        time.sleep(2)  # Várakozás 2 másodpercig a következő leolvasás előtt
except KeyboardInterrupt:
    print("Kilépés...")

5. lépés: Alkalmazásai a AHT10

1. Időjárás-megfigyelés: Használja a AHT10 valós idejű hőmérsékleti és páratartalom-adatok gyűjtéséhez.
2. Okosotthon projektek: Beltéri klíma monitorozása olyan automatizálási rendszerekhez, mint a HVAC (fűtés, szellőztetés és légkondicionálás) vagy a párásítók.
3. Környezetvédelmi kutatás: Mérje a körülményeket üvegházakban, kertekben vagy kültéri környezetben.
4. IoT-eszközök: Integrálja a szenzort felhőplatformokkal a távoli adatnaplózás és vizualizáció érdekében.

Hibaelhárítás

1. Eszköz nem észlelhető:

   • Ellenőrizze az SDA és SCL pinek vezetékezését.
   • Győződjön meg arról, hogy az I2C interfész engedélyezve van a Raspberry Pi-n.

2. Pontatlan mérések:

   • Kerülje a szenzor elhelyezését hőforrások közelében vagy olyan helyeken, ahol nem egyenletes a légáramlás.
   • Ellenőrizze, hogy az érzékelő a megadott tartományon belül működik-e.

3. I2C hibák:

   • Győződjön meg arról, hogy más eszközök nem ütköznek a AHT10’s I2C címe.

Összegzés

A AHT10 szenzor AHT10 a Raspberry Pi-vel, hogy időjárás-állomásokat építsen, monitorozza a beltéri klímát, vagy környezeti érzékelő funkciókkal egészítse ki IoT-projektjeit. Kísérletezzen a különböző beállításokkal, hogy felfedezze a benne rejlő teljes potenciált!
