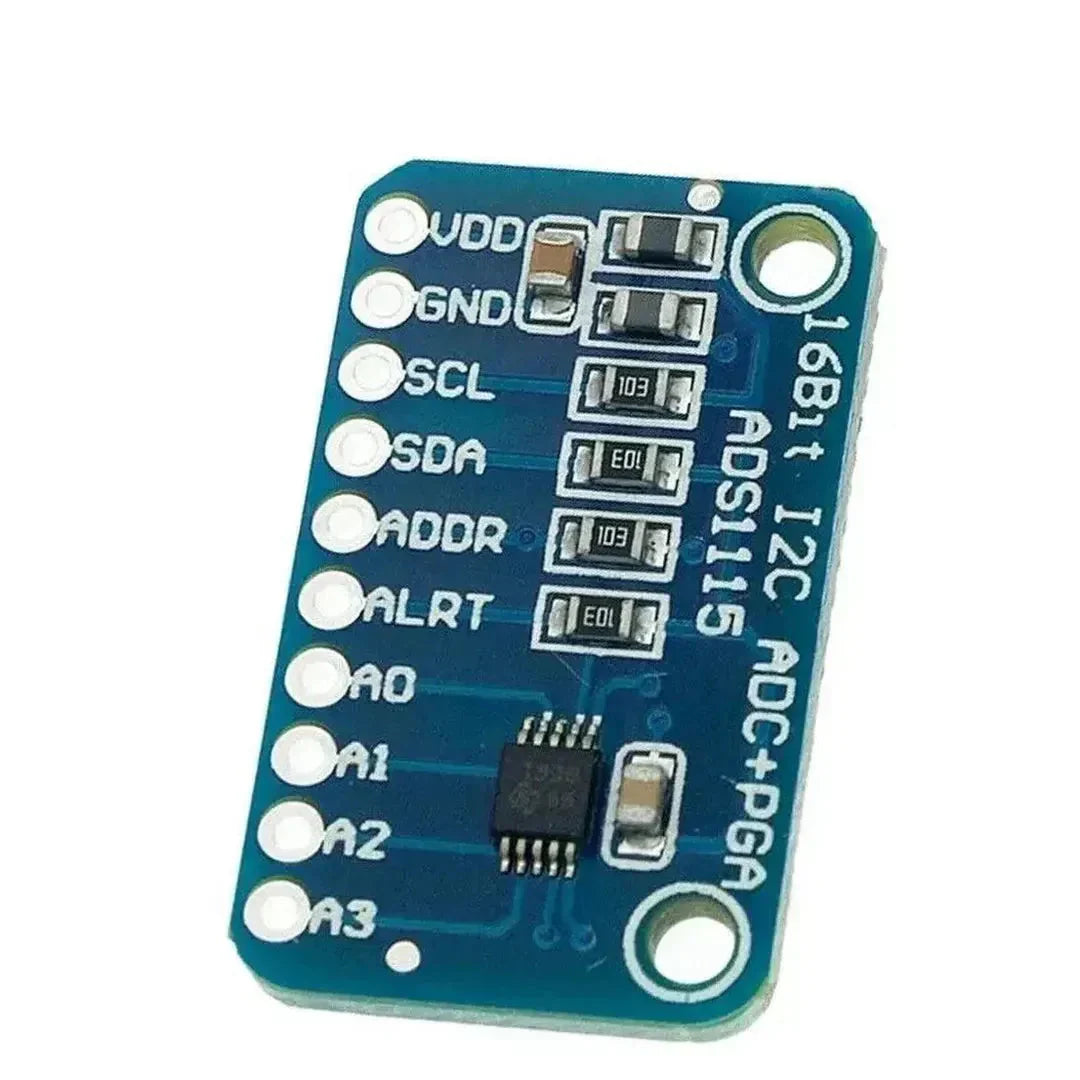

Az ADS1115 használatával a Raspberry PI -vel

A ADS1115 egy 16 bites analóg-digitális átalakító (ADC) amely lehetővé teszi a Raspberry Pi számára, hogy olvassa analóg jelek ADS1115 ADC modul a Raspberry Pi-vel, hogy analóg szenzoradatokat olvasson be Python használatával.

Amire szükséged lesz

1. Raspberry Pi
2. ADS1115 ADC modul
3. Analóg érzékelő (pl. potenciométer, hőmérséklet-érzékelő, talajnedvesség-érzékelő stb.)
4. Próbapanel és összekötő vezetékek
5. Python telepítve a Raspberry Pi-on

1. lépés: A ⟦LQ#⟧ megértése ADS1115

A A Raspberry Pi nem rendelkezik analóg bemeneti pinekkel ADS1115 használható a(z) analog signals to digital ADS1115

• 4 analóg bemeneti csatorna (A0, A1, A2, A3)
• 16 bites felbontás a nagy pontosságért
• I2C kommunikációs interfész
• Programozható erősítésű erősítő (PGA) az állítható érzékenységért

2. lépés: A huzalozás ADS1115 a Raspberry Pi-hez

A ADS1115 I2C-n keresztül kommunikál, so we connect it to the Raspberry Pi’s I2C pins.

Kapcsolatok

3. lépés: Az I2C engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész beállítások > I2C
3. A Raspberry Pi újraindítása:

   sudo reboot


4. Ellenőrizze, hogy a ADS1115 észlelve az I2C buszon:

   sudo i2cdetect -y 1


   A ADS1115 címen kell megjelennie 0x48.

4. lépés: A szükséges könyvtárak telepítése

1. sudo apt update && sudo apt upgrade -y


2. Telepítse a szükséges I2C eszközök Bureau

   sudo apt install -y python3-smbus python3-pip
   pip3 install adafruit-circuitpython-ads1x15


5. lépés: Analóg adatok leolvasása a ADS1115

Python-kód a szenzoradatok leolvasásához innen: ADS1115

python
import time
import board
import busio
import adafruit_ads1x15.ads1115 as ADS
from adafruit_ads1x15.analog_in import AnalogIn

# I2C és ADS1115 python
 ADC
i2c = busio.I2C(board.SCL, board.SDA)
ads = ADS.ADS1115python
(i2c)

# Analóg bemeneti csatorna kiválasztása (A0)
channel = AnalogIn(ads, ADS.P0)

try:
    while True:
        print(f"Nyers érték: {channel.value}, Feszültség: {channel.voltage:.2f}V")
        time.sleep(1)
except KeyboardInterrupt:
    print("Kilépés...")

6. lépés: Alkalmazási területei a(z) ADS1115 Raspberry Pi-vel

1. Analóg szenzorok leolvasása
2. Akkumulátorfeszültség-felügyelet
3. Talajnedvesség-ellenőrzés okos öntözőrendszerek.
4. Potenciométer-értékek felhasználói beviteli vezérlő projektekhez.

Hibaelhárítás

1. ADS1115 Nem észlelt (i2cdetect 0x48)

   • Gondoskodjon arról, hogy a SDA/SCL pinek helyesen vannak bekötve.
   • Ellenőrizze, hogy Az I2C engedélyezve van használatával sudo raspi-config.

2. Pontatlan mérések

   • Használat PGA beállítások a Python-kódban a feszültségtartomány beállításához.
   • Biztosítson egy stabil tápellátás a(z) ADS1115 modul.

3. Több db-os ADS1115 Modulok

   • Módosítsa a I2C cím a(z) ADDR pin az ütközések elkerülése érdekében.

Összegzés

A ADS1115 ADC modul analóg szenzoradatok olvasása nagy pontossággal. Akár épít environmental monitoring, battery sensing, or IoT applications analóg bemenetek a projektjeidben! 🚀
