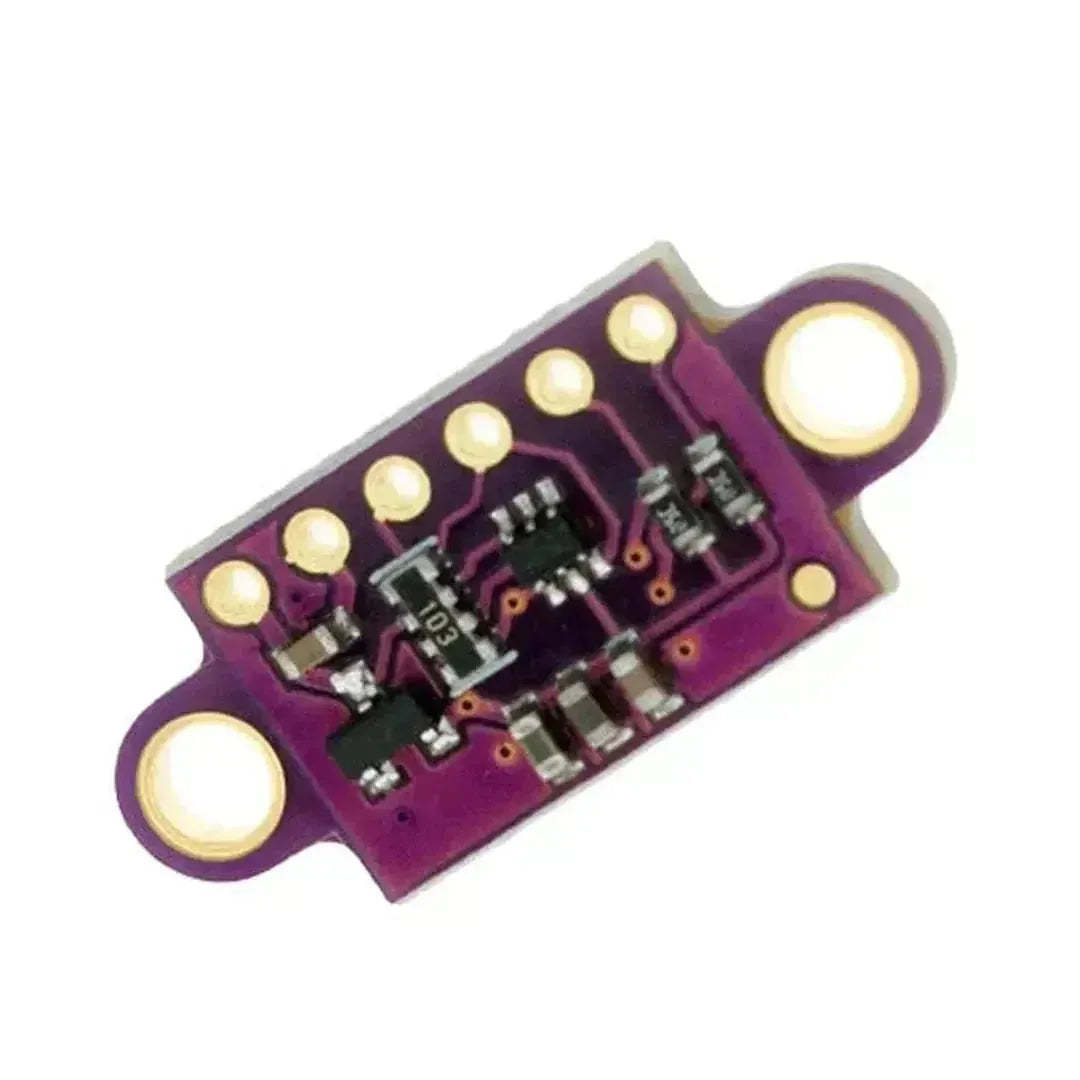

A VL53L0X repülési idő érzékelő használatával a Raspberry PI-vel

A VL53L0X VL53L0X egy Raspberry Pi-vel.

Amire szükséged lesz

1. Raspberry Pi
2. VL53L0X távolságérzékelő modul
3. Próbapanel és összekötő vezetékek
4. Python telepítve a Raspberry Pi-on

1. lépés: A huzalozás VL53L0X a Raspberry Pi-hez

A VL53L0X I2C-n keresztül kommunikál, so we need to connect it to the Raspberry Pi’s I2C pins.

Kapcsolatok

2. lépés: Az I2C engedélyezése a Raspberry Pi-n

Mivel a VL53L0X I2C-n keresztül kommunikál, ezért engedélyeznünk kell az I2C interfészt.

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész beállítások > I2C

3. Indítsa újra a Raspberry Pi-t:

   sudo reboot


4. Ellenőrizze, hogy a rendszer érzékeli-e a szenzort az alábbi parancs futtatásával:

   sudo i2cdetect -y 1


   A VL53L0X helyen kell megjelennie: 0x29.

3. lépés: A szükséges könyvtárak telepítése

1. sudo apt update && sudo apt upgrade -y


2. Telepítse a szükséges Python könyvtárakat:

   sudo apt install -y python3-pip i2c-tools python3-smbus
   pip3 install adafruit-circuitpython-vl53l0x


4. lépés: Távolságadatok leolvasása a VL53L0X

Íme egy Python-szkript a távolságok mérésére a VL53L0X szenzor.

Python kódpélda

python
import time
import board
import busio
import adafruit_vl53l0x

# I2C inicializálása és VL53L0X python
 sensor
i2c = busio.I2C(board.SCL, board.SDA)
vl53 = adafruit_vl53l0x.VL53L0Xpython
(i2c)

try:
    while True:
        distance = vl53.range  # Távolság leolvasása milliméterben
        print(f"Távolság: {distance} mm")
        time.sleep(1)
except KeyboardInterrupt:
    print("Kilépés...")

5. lépés: Alkalmazásai a VL53L0X

1. Obstacle Detection
2. Közelségérzékelés
3. Szintmérés
4. Gesztusfelismerés

Hibaelhárítás

1. Eszköz nem észlelhető (i2cdetect 0x29)

   • Ellenőrizze a huzalozását a(z) SDA/SCL gombostűk
   • Győződjön meg arról, hogy az I2C interfész engedélyezve van a Raspberry Pi-n.

2. Pontatlan mérések

   • Győződjön meg arról, hogy az érzékelő nincs letakarva.
   • Kerülje a fényvisszaverő felületeket, mert azok hibás méréseket okozhatnak.

3. Több db-os VL53L0X szenzorok

   • Használja a XSHUT pin, amellyel különböző I2C-címek rendelhetők több VL53L0X szenzorok.

Összegzés

A VL53L0X egy hatékony laser-based distance sensor , amely zökkenőmentesen integrálható a Raspberry Pi-vel. Ezt az útmutatót követve pontosan mérhet távolságot robotikai, automatizálási és IoT-projektekhez. Kísérletezzen a különböző alkalmazásokkal a benne rejlő lehetőségek teljes kiaknázásához! 🚀
