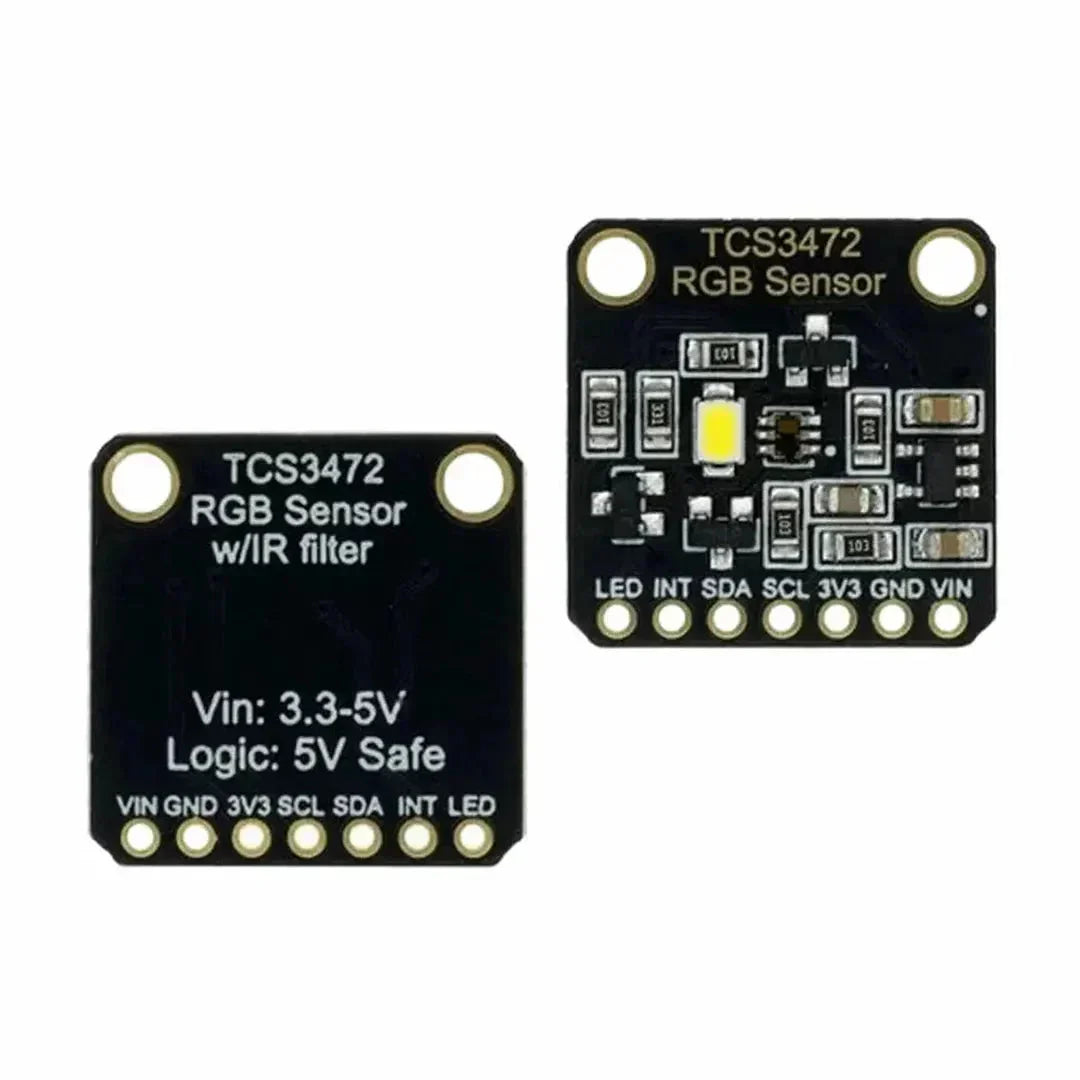

A TCS34725 használata az Arduino -val

A TCS34725 TCS34725 színszenzor egy Arduino segítségével.

Amire szükséged lesz

1. Arduino kártya (pl. Uno, Mega, Nano)
2. TCS34725 színszenzor modul
3. Próbapanel és összekötő vezetékek
4. Egy számítógép, amelyre telepítve van az Arduino IDE
5. Könyvtárak: Adafruit TCS34725 Könyvtár

1. lépés: A ⟦LQ#⟧ megértése TCS34725 színszenzor

A TCS34725 egy I2C-kompatibilis szenzor, amely szín- és fényintenzitás-adatokat szolgáltat. A következőket tartalmazza:

• RGBC-szenzor: Méri a vörös, zöld, kék és tiszta fény intenzitását.
• Infravörös szűrő (IR-szűrő): Javítja a színpontosságot különböző fényviszonyok között.
• LED: Beépített fehér LED a folyamatos megvilágításért (használata opcionális).

2. lépés: A huzalozás/bekötés TCS34725 az Arduino-hoz

A TCS34725 az I2C-protokollon keresztül kommunikál az Arduinóval.

Kapcsolatok

Megjegyzés: Az olyan Arduino kártyák esetében, amelyek dedikált SDA és SCL pinekkel rendelkeznek (pl. Mega), a szenzor SDA/SCL pinjeit ezekhez csatlakoztassa.

3. lépés: A szükséges könyvtár telepítése

A használathoz a TCS34725 szenzor, szükséged lesz az Adafruit TCS34725 library.

A könyvtár telepítésének lépései

1. Nyissa meg az Arduino IDE-t.
2. Ugrás ide: Vázlat > Könyvtár hozzáadása > Könyvtárak kezelése.
3. Adafruit keresése TCS34725".
4. Telepítés.

4. lépés: Példakód feltöltése

Íme egy egyszerű példa a színértékek kiolvasására és megjelenítésére a TCS34725 szenzor.

Példakód

c
#include
#include "Adafruit__TCS34725.h"

// Create an instance of the sensor
Adafruit_TCS34725 tcs = Adafruit__TCS34725(TCS34725 TCS34725_GAIN_1X);

void setup() {
  Serial.begin(9600);

  if (!tcs.begin()) {
    Serial.println("TCS34725 TCS34725 c
 is ready!");
}

void loop() {
  uint16_t r, g, b, c;
  float lux, colorTemp;

  // Get the raw data from the sensor
  tcs.getRawData(&r, &g, &b, &c);

  // Calculate color temperature and lux
  colorTemp = tcs.calculateColorTemperature_dn40(r, g, b, c);
  lux = tcs.calculateLux(r, g, b);

  // Print the results
  Serial.print("Vörös: "); Serial.print(r); Serial.print(" \t");
  Serial.print("Zöld: "); Serial.print(g); Serial.print(" \t");
  Serial.print("Kék: "); Serial.print(b); Serial.print(" \t");
  Serial.print("Tiszta: "); Serial.print(c); Serial.print(" \t");
  Serial.print("Színhőmérséklet: "); Serial.print(colorTemp); Serial.print(" K \t");
  Serial.print("Lux: "); Serial.println(lux);

  delay(1000); // Update every second
}

5. lépés: Az adatok használata

1. Színérzékelés

Az RGB-értékek leképezésével konkrét színeket azonosíthat. Például:

if (r > g && r > b) {
  Serial.println("Piros észlelve");
} else if (g > r && g > b) {
  Serial.println("Zöld észlelve");
} else if (b > r && b > g) {
  Serial.println("Kék észlelve");
}

2. Műveletek indítása szín alapján

Use detected colors to control LEDs or motors. For example:

if (r > g && r > b) {
  digitalWrite(ledPin, HIGH); // Piros LED bekapcsolása
}

3. A érzékelő beállítása

Modify the sensor’s gain and integration time for different lighting conditions:

• Integrációs idő: Meghatározza a fénymérés időtartamát. Választható opciók: 2,4 ms és 700 ms között.
• Nyereség: Felerősíti a jelet. Opciók: 1x, 4x, 16x, 60x.

Példa:

javascript
tcs.setIntegrationTime(TCS34725_INTEGRATIONTIME_154MS);
tcs.setGain(TCS34725

Legjobb gyakorlatok

1. Egyenletes világítás: Használja a szenzor beépített LED-jét, vagy biztosítson stabil fényviszonyokat.
2. Kalibrálás a pontosságért: Állítsa be az erősítést és az integrációs időt az optimális mérésekhez.
3. Zajszűrés: Az elektromos zaj minimalizálása érdekében használjon rövid vezetékeket és megfelelő földelést.

Hibaelhárítás

1. Érzékelő nem észlelhető:

   • Ellenőrizze az SDA és SCL csatlakozásokat.
   • Ellenőrizze az I2C-címet (alapértelmezett: 0x29).

2. Pontatlan mérések:

   • Gondoskodjon a megfelelő világításról, és kerülje az árnyékokat.
   • Állítsa be az erősítést és az integrációs időt.

3. Ingadozó értékek:

   • A szenzor stabilizálásához csatlakoztasson egy kondenzátort a tápegységre.

Alkalmazásai a TCS34725 szenzor

1. Színalapú válogatás a robotikában
2. Környezetifény-érzékelés
3. Color calibration in photography
4. RGB LED vezérlés
5. Automatizált világítási rendszerek

Összegzés

A TCS34725 egy nagy teljesítményű és könnyen használható színszenzor Arduino projektekhez. Ezt az útmutatót követve integrálhatja a szenzort a terveibe, lehetővé téve a színérzékelést, a környezeti fény mérését és még sok mást. Kísérletezzen a különböző konfigurációkkal, hogy felfedezze a sokoldalú modulban rejlő összes lehetőséget!
