A MAX485 RS485 modul segítségével a Raspberry PI -vel

The MAX485 modul lehetővé teszi a Raspberry Pi számára a kommunikációt a RS485 protokoll MAX485 RS485 modul a Raspberry Pi-vel Python használatával.

Amire szükséged lesz

1. Raspberry Pi (bármely GPIO-támogatással rendelkező modell, pl. Pi 3, Pi 4)
2. MAX485 RS485 modul
3. RS485 eszköz (pl. Modbus-érzékelő, ipari vezérlő)
4. Mérőzsinórok
5. Python telepítve a Raspberry Pi-on

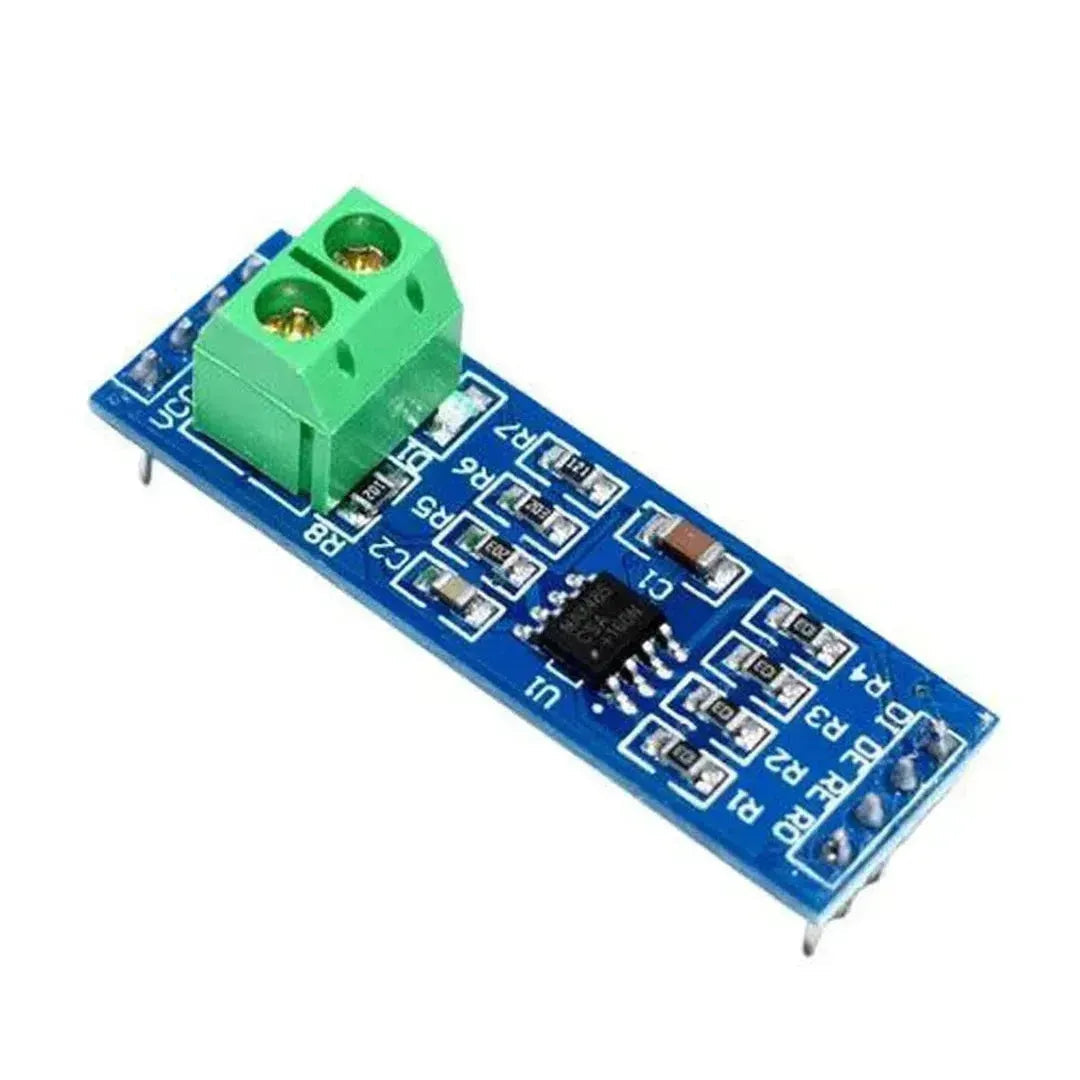

Step 1: Understanding the MAX485 modul

A MAX485 egy TTL-RS485 adó-vevő , amely lehetővé teszi a Raspberry Pi számára az RS485 jelek küldését és fogadását.

Főbb jellemzők:

• Támogatja a félduplex RS485 kommunikációt
• Működési elve: 5 V-os tápellátás (kompatibilis a Raspberry Pi 3,3 V-os logikájával)
• Használat TX, RX, DE és RE pins a kommunikáció vezérléséhez

2. lépés: A MAX485 csatlakoztatása a Raspberry Pi-hez

Megjegyzés: A RE és DE pins are controlled together by GPIO18, engedélyezve vagy letiltva az átvitelt.

3. lépés: Az UART engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész opciók > Soros port.

3. Soros konzol letiltása, de soros hardver engedélyezése.

4. Indítsa újra a Raspberry Pi-t:

   sudo reboot


5. Verify that the soros eszköz elérhető:

   ls /dev/serial*


   Látnia kellene /dev/serial0.

4. lépés: A szükséges Python könyvtárak telepítése

1. Frissítse Raspberry Pi eszközét:

   sudo apt update && sudo apt upgrade -y


2. Telepítse a Python soros kommunikációs könyvtárat:

   pip3 install pyserial


5. lépés: Python-kód az RS485-ön keresztüli kommunikációhoz

Alapvető Python-kód adatok küldéséhez és fogadásához RS485-ön keresztül

python
import serial
import RPi.GPIO as GPIO
import time

# GPIO pin definiálása a RE/DE vezérléshez
RS485_CONTROL = 18

# GPIO beállítása
GPIO.setmode(GPIO.BCM)
GPIO.setup(RS485_CONTROL, GPIO.OUT)

# Soros kapcsolat konfigurálása
ser = serial.Serial(
    port='/dev/serial0',  # Raspberry Pi UART port
    baudrate=9600,        # Baud rate beállítása az RS485 eszköznek megfelelően
    timeout=1
)

def send_data(data):
    GPIO.output(RS485_CONTROL, GPIO.HIGH)  # Átvitel engedélyezése
    time.sleep(0.01)  # Kis késleltetés küldés előtt
    ser.write(data.encode())  # Adat küldése bájtként
    time.sleep(0.01)  # Kis késleltetés az adatok elküldésének biztosítására
    GPIO.output(RS485_CONTROL, GPIO.LOW)  # Fogadás engedélyezése

def receive_data():
    GPIO.output(RS485_CONTROL, GPIO.LOW)  # Fogadás engedélyezése
    data = ser.readline().decode('utf-8').strip()
    return data

try:
    while True:
        send_data("Hello RS485 Device!\n")
        print("Adat elküldve!")

        # Várakozás a válaszra
        response = receive_data()
        if response:
            print(f"Fogadva: {response}")

        time.sleep(2)
except KeyboardInterrupt:
    print("Kilépés...")
finally:
    ser.close()
    GPIO.cleanup()

6. lépés: Az RS485 kommunikáció alkalmazásai Raspberry Pi-vel`

1. Ipari automatizálás
2. Távolsági kommunikáció nagy hatótávolságú adatátvitel akár 1200 méterig.
3. Többeszközös hálózatok
4. Smart fogyasztásmérők
5. IoT és adatnaplózás

Hibaelhárítás

1. Nincs kommunikáció

   • Check wiring connections, ensuring A és B vonalak csatlakozása megfelelő.
   • Ellenőrizze, hogy Az UART engedélyezve van használatával sudo raspi-config.
   • Gondoskodjon arról, hogy a An RS485-ös eszköz ugyanazt az átviteli sebességet (baud rate) használja ahogy az a Pythonban be van állítva.

2. Hozzáférés megtagadva hiba

   • Adja hozzá a felhasználót a(z) dialout csoport a soros port eléréséhez:

     sudo usermod -aG dialout $USER
     sudo reboot


3. Sérült karakterek a fogadott adatokban

   • Győződjön meg arról, hogy mindkét eszköz a the same baud rate and serial settings.
   • Ellenőrizze, hogy árnyékolt kábelek szükségesek a nagyobb távolságokhoz.

Összegzés

A MAX485 modul lehetővé teszi a Raspberry Pi számára a kommunikációt a RS485, így ideális a ipari automatizálás, Modbus eszközök és nagy távolságú soros adatátvitel kétirányú kommunikáció a Raspberry Pi és az RS485 eszközök között az IoT- és beágyazott rendszerprojektekhez. 🚀
