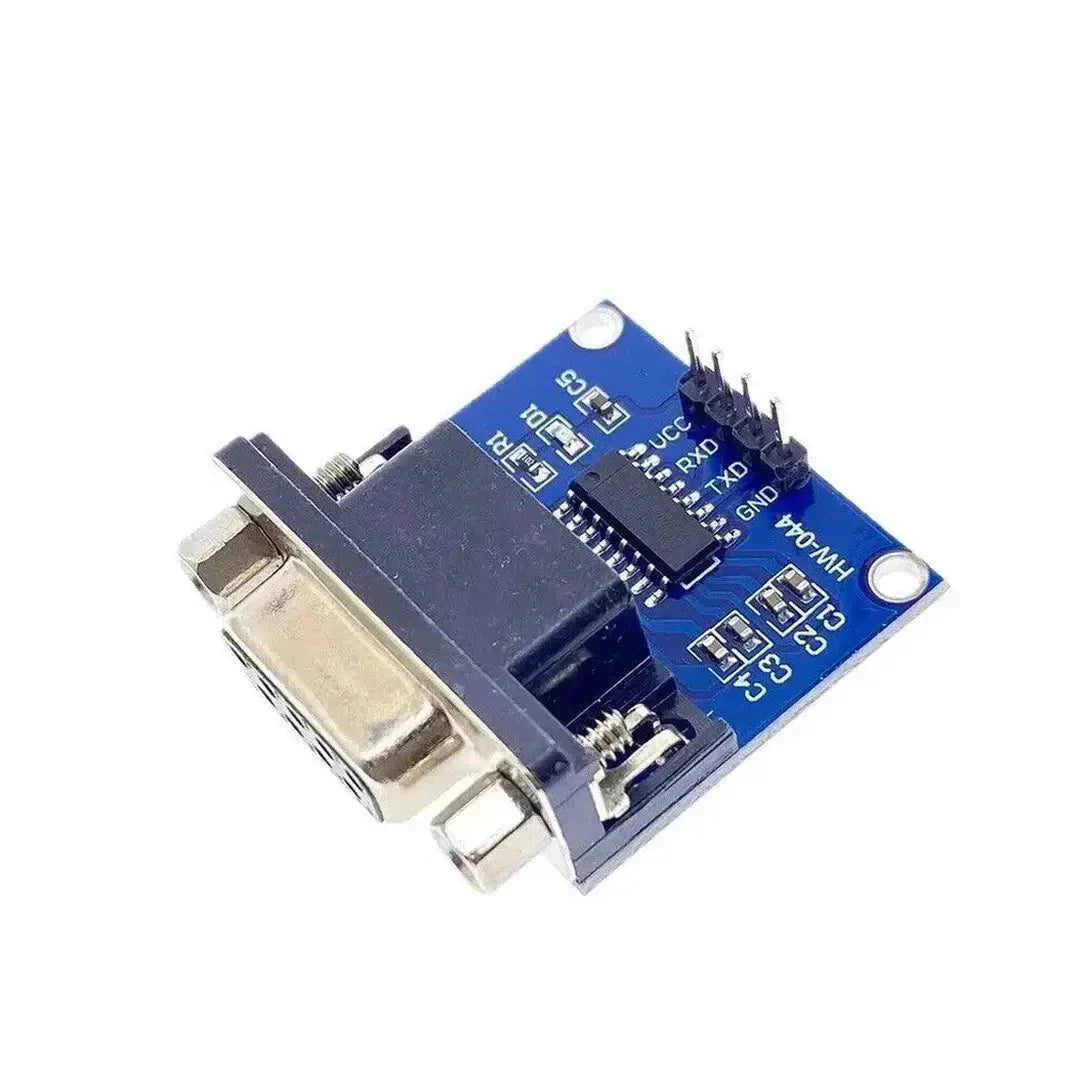

A MAX3232 használatával a Raspberry PI -vel

A(z)  MAX3232 egy jelszintillesztő, amely lehetővé teszi a Raspberry Pi számára az RS232 eszközökkel való kommunikációt azáltal, hogy átalakítja a Raspberry Pi 3,3 V-os UART jelek to RS232 feszültségszintek. Ez elengedhetetlen a Raspberry Pi olyan eszközökhöz való csatlakoztatásához, mint a GPS-modulok, régi PC-k vagy RS232 kommunikációt használó ipari berendezések. Ez az útmutató végigvezeti Önt a beállítási és használati folyamaton MAX3232 egy Raspberry Pi-vel.

What You Will Need

1. Raspberry Pi (bármely GPIO-támogatással rendelkező modell, pl. Pi 3, Pi 4)
2. MAX3232 Modul
3. RS232 eszköz (pl. soros modem, GPS-modul)
4. DB9 soros kábel (szükség esetén)
5. Breadboard és összekötő vezetékek
6. Python telepítve a Raspberry Pi-on

Step 1: Understanding the MAX3232

A MAX3232 egy RS232–TTL átalakító, amely:

• Átalakítja Raspberry Pi UART (3.3V) signals to RS232 feszültségszintek.
• Visszaalakítja az RS232 jeleket UART jelekké a Raspberry Pi számára.

Fontos jellemzők

• Működési tartomány: 3,3 V vagy 5 V.
• Akár 250 kbps átviteli sebességet is támogat.
• Két darab TX/RX párt tartalmaz a kétirányú kommunikációhoz.

2. lépés: A huzalozás MAX3232 a Raspberry Pi-hez

Csatlakoztassa a MAX3232 modult a Raspberry Pi-hez az alábbiak szerint:

Megjegyzés: Az RS232 pinek (T1OUT és R1IN) szükség esetén egy DB9 soros kábelen keresztül csatlakoznak az Ön RS232 eszközéhez.

3. lépés: Az UART engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáció ide: Interfész opciók > Soros port.
3. Soros konzol letiltása, de soros hardver engedélyezése.
4. Indítsa újra a Raspberry Pi-t:

   sudo reboot


4. lépés: A szükséges eszközök telepítése

Az RS232 kommunikáció teszteléséhez szüksége lesz a minicom terminal eszköz

1. Telepítés minicom:

   sudo apt update && sudo apt install minicom -y


2. Megnyitás minicom a soros kapcsolat teszteléséhez:

   minicom -b 9600 -o -D /dev/serial0


   Cserélje ki 9600 az Ön RS232-es eszközének átviteli sebességével (baud rate).

5. lépés: Python-kód a soros kommunikációhoz

Használja a pyserial library adatok küldésére és fogadására RS232-n keresztül.

1. Telepítse a Python serial könyvtárat:

   pip3 install pyserial


2. Create a Python script for serial communication.

Python kódpélda

python
import serial
import time

# Soros kapcsolat inicializálása
ser = serial.Serial(
    port='/dev/serial0',  # Raspberry Pi UART portja
    baudrate=9600,       # Baud sebesség beállítása az RS232 eszköznek megfelelően
    timeout=1            # Időtúllépés másodpercben
)

try:
    while True:
        # Adat küldése
        ser.write(b'Hello RS232 Device!\n')
        print("Adat elküldve!")

        # Válaszra várakozás
        response = ser.readline().decode('utf-8').strip()
        if response:
            print(f"Fogadott adat: {response}")

        time.sleep(2)  # Átvitelek közötti késleltetés
except KeyboardInterrupt:
    print("Kilépés...")
finally:
    ser.close()

Step 6: Applications of the MAX3232 Raspberry Pi-vel

1. GPS modulok
2. Legacy eszközök
3. Hibakeresés és tesztelés
4. IoT projektek – Gyűjtsön adatokat az RS232 érzékelőkről, és küldje el azokat a felhőplatformokra.

Hibaelhárítás

1. Nincs kommunikáció

   • Verify-ja, hogy az RS232-es eszköz be van-e kapcsolva, és megfelelően van-e csatlakoztatva.
   • Double-check the RX and TX connections.
   • Gondoskodjon arról, hogy az átviteli sebesség (baud rate) megegyezzen az eszközével.

2. Hozzáférés megtagadva hiba

   • Adja hozzá a felhasználót a dialout csoport a soros port eléréséhez:

     sudo usermod -aG dialout $USER
     sudo reboot


3. Szemét karakterek

   • Győződjön meg arról, hogy mindkét eszköz ugyanarra az átviteli sebességre (baud rate) és soros porti beállításokra van konfigurálva.

4. Eszköz nem található

   • Ellenőrizze a UART-portot a következővel:

     ls /dev/serial*


Összegzés

A MAX3232 modul lehetővé teszi a Raspberry Pi számára, hogy könnyedén kommunikáljon RS232-es eszközökkel, így integrálható a régebbi vagy ipari berendezésekkel. Akár IoT-projekteken, adatnaplózáson vagy régi eszközök csatlakoztatásán dolgozik, a MAX3232 megbízható hidat képez a modern és a hagyományos rendszerek között. 🚀
