A MAX30102 használatával a Raspberry PI -vel

A MAX30102 MAX30102 egy Raspberry Pi-vel a pulzusszám és az SpO2 (oxigéntelítettség) adatok leolvasásához.

Amire szükséged lesz

1. Raspberry Pi

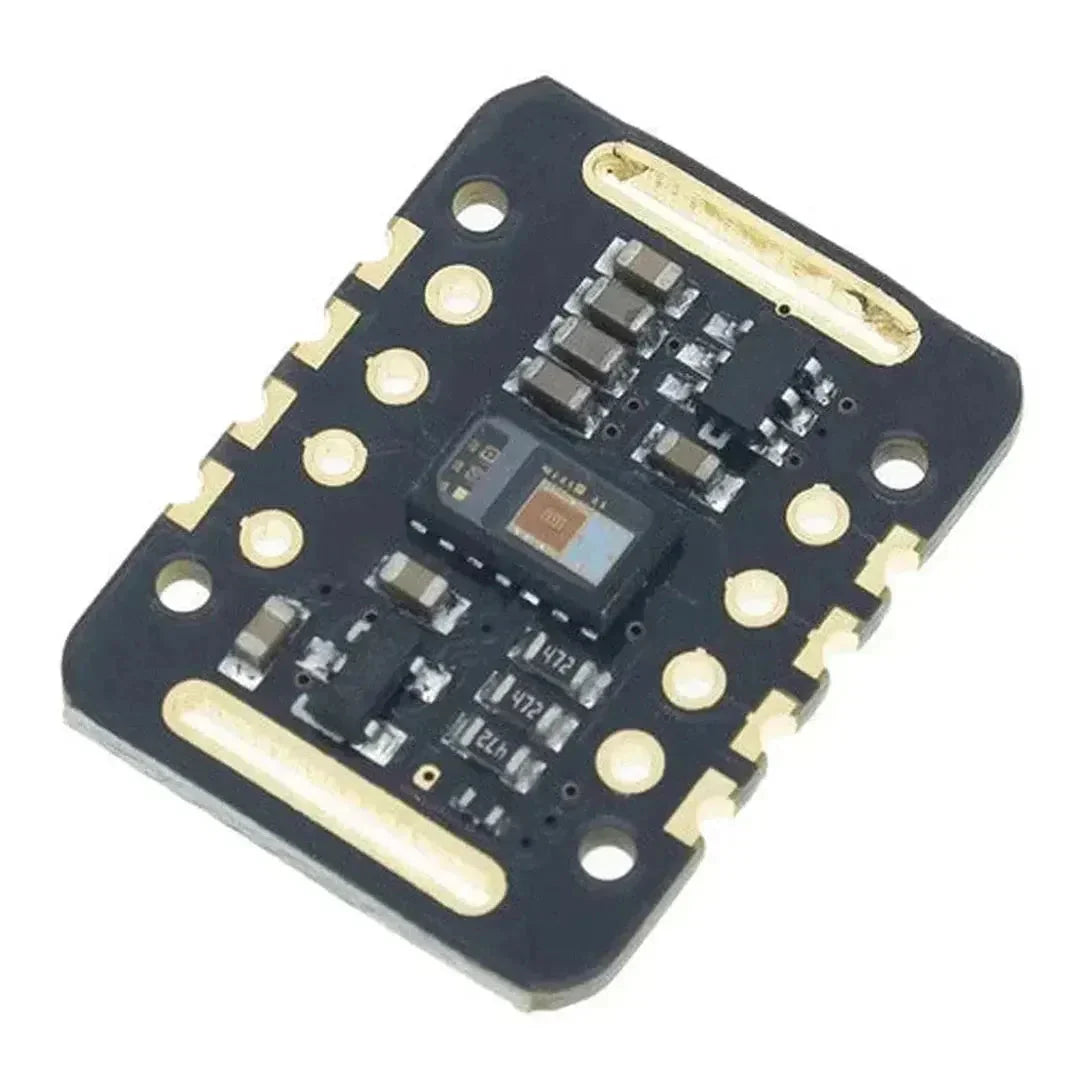

2. MAX30102 szenzormodul
3. Próbapanel és összekötő vezetékek
4. Egy számítógép, amellyel SSH-n keresztül hozzáférhet a Raspberry Pi-hez, vagy egy csatlakoztatott billentyűzet és monitor
5. A Raspberry Pi-re telepített Python

1. lépés: A huzalozás MAX30102 a Raspberry Pi-hez

A MAX30102 az I2C protokollt használja a Raspberry Pi-vel való kommunikációhoz.

Csatlakozások (I2C mód)

Megjegyzés: Gondoskodjon arról, hogy a MAX30102 3,3 V-on működik, hogy elkerülje a Raspberry Pi GPIO tüskeinek károsodását.

2. lépés: Az I2C interfész engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész beállítások > I2C
3. A Raspberry Pi újraindítása:

   sudo reboot


3. lépés: A szükséges könyvtárak telepítése

1. Update your Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. Telepítse az I2C eszközöket és a Python könyvtárakat:

   sudo apt install -y i2c-tools python3-smbus python3-pip
   pip3 install max30102


3. Ellenőrizze a MAX30102 észlelhető az I2C buszon:

   sudo i2cdetect -y 1


   Látnia kell az eszköz címét (általában 0x57) in the output.

4. lépés: Adatok beolvasása a(z) MAX30102

A következő Python-szkript bemutatja, hogyan olvashatók le a pulzus- és SpO2-adatok a MAX30102.

Python kódpélda

python
import max30102
import time

# Initialize the MAX30102 szenzor
m = max30102.MAX30102python
()

try:
    while True:
        red, ir = m.read_sequential()
        print(f"Red: {red}, IR: {ir}")
        time.sleep(1)

except KeyboardInterrupt:
    print("Kilépés...")
finally:
    m.shutdown()

5. lépés: Alkalmazásai a MAX30102

1. Egészségügyi megfigyelés:
2. Fitneszkövetés: Integrálható hordható eszközökbe a fitnesz nyomon követéséhez.
3. IoT egészségügyi projektek: Egészségügyi adatok továbbítása felhőszolgáltatásokba a távoli felügyelet érdekében.

Hibaelhárítás

1. Eszköz nem észlelhető:

   • Ellenőrizze az SDA és SCL csatlakozásokat.
   • Győződjön meg arról, hogy az I2C interfész engedélyezve van a Raspberry Pi-n.

2. Pontatlan mérések:

   • Győződjön meg arról, hogy a szenzor megfelelően van elhelyezve az ujjhegyen vagy a fülcimpán.
   • Mérés közben minimalizálja a mozgást.

3. I2C hibák:

   • Győződjön meg arról, hogy nincsenek ütköző eszközök az I2C buszon.

Összegzés

A MAX30102 szenzormodul egyszerű és megbízható módot kínál a pulzusszám és az SpO2-szint mérésére Raspberry Pi segítségével. Ezt az útmutatót követve beállíthatja a szenzort, és elkezdhet egészségügyi és fitneszfigyelő alkalmazásokat fejleszteni. Kísérletezzen a különböző konfigurációkkal és elhelyezésekkel, hogy optimalizálja a pontosságot az Ön konkrét felhasználási esetére!
