A Gy-302 használatával a Raspberry PI-vel

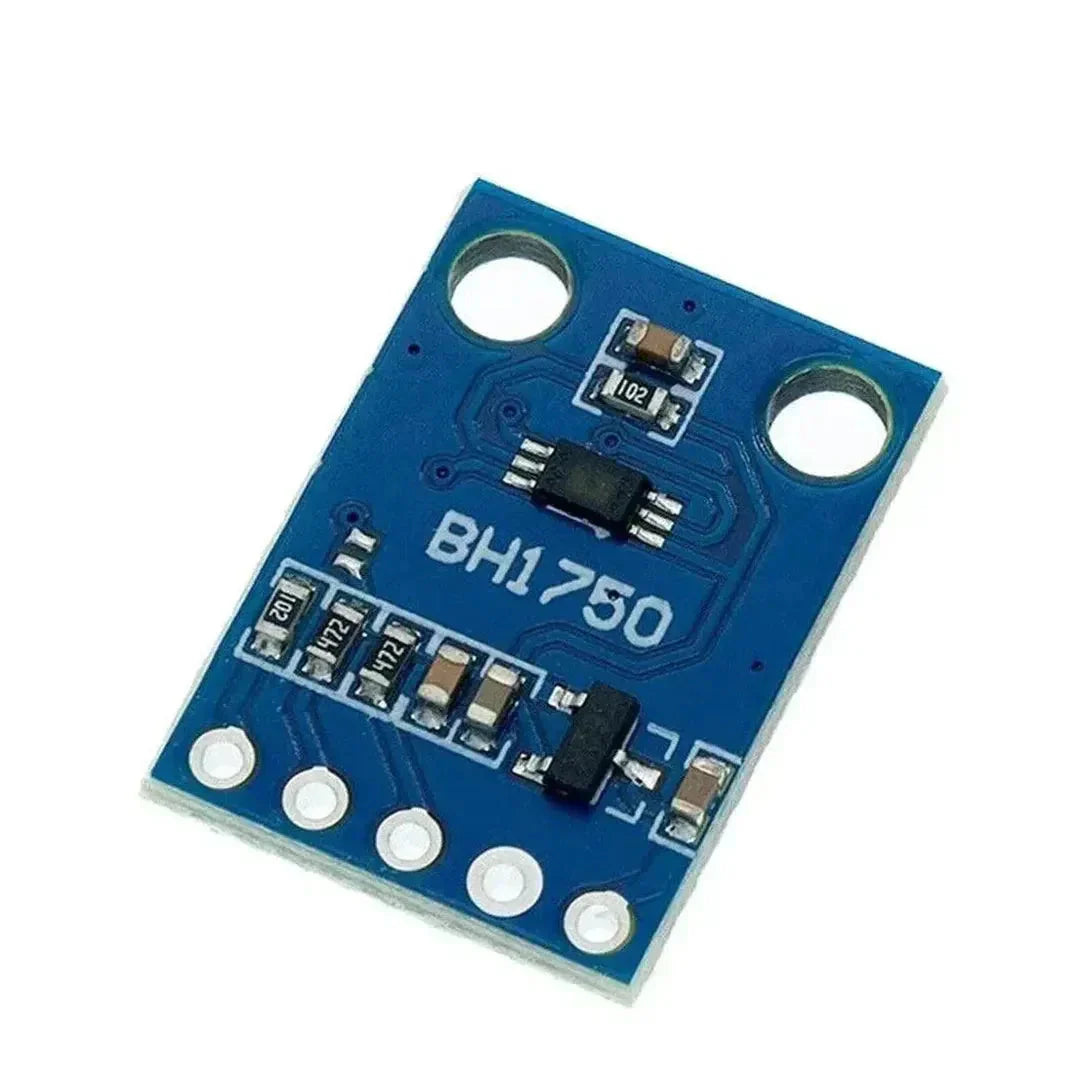

A GY-302 egy BH1750 szenzoron alapuló fényerősség-mérő szenzormodul. Pontos lux (fényerősség) méréseket biztosít, és ideális olyan alkalmazásokhoz, mint az intelligens világítás, az időjárás-megfigyelés és a fotózás. Ez az útmutató bemutatja, hogyan kell beállítani és használni a GY-302 egy Raspberry Pi-vel.

Amire szükséged lesz

1. Raspberry Pi
2. GY-302 fényérzékelő modul
3. Próbapanel és összekötő vezetékek
4. Egy számítógép, amellyel SSH-n keresztül hozzáférhet a Raspberry Pi-hez, vagy egy csatlakoztatott billentyűzet és monitor
5. A Raspberry Pi-re telepített Python

1. lépés: A huzalozás GY-302 a Raspberry Pi-hez

A GY-302 I2C protokollon keresztül kommunikál a Raspberry Pi-vel.

Csatlakozások (I2C mód)

2. lépés: Az I2C interfész engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész beállítások > I2C
3. A Raspberry Pi újraindítása:

   sudo reboot


3. lépés: A szükséges könyvtárak telepítése

1. sudo apt update && sudo apt upgrade -y


2. Telepítse az I2C eszközöket és a Python könyvtárakat:

   sudo apt install -y i2c-tools python3-smbus python3-pip


3. Ellenőrizze a GY-302 észlelhető az I2C buszon:

   sudo i2cdetect -y 1


   Látnia kell az eszköz címét (általában a 0x23) in the output.

4. lépés: Adatok beolvasása a GY-302

A következő Python-szkript bemutatja, hogyan olvashatók le a fényerősség (lux) adatok a(z) GY-302.

Python kódpélda

python
import smbus2
import time

# Define I2C address and commands
BH1750_ADDRESS = 0x23
CONTINUOUS_HIGH_RES_MODE = 0x10

# Initialize I2C bus
bus = smbus2.SMBus(1)

def read_light():
    data = bus.read_i2c_block_data(BH1750_ADDRESS, CONTINUOUS_HIGH_RES_MODE, 2)
    lux = (data[0] << 8) | data[1]
    return lux / 1.2

try:
    while True:
        light_level = read_light()
        print(f"Fényerősség: {light_level:.2f} lux")
        time.sleep(1)
except KeyboardInterrupt:
    print("Kilépés...")

5. lépés: Alkalmazásai a GY-302

1. Okosvilágítás: A világítás beállítása a környezeti fényviszonyok alapján.
2. Időjárás-megfigyelés: Mérje a fényerősséget az időjárás-állomások részeként.
3. Fotózás: Kamerarendszerek expozícióvezérlésére használható.
4. IoT projektek: Integrálja a fényerősség-adatokat az automatizálási rendszerekbe.

Hibaelhárítás

1. Eszköz nem észlelhető:

   • Ellenőrizze az SDA és SCL csatlakozásokat.
   • Győződjön meg arról, hogy az I2C interfész engedélyezve van a Raspberry Pi-n.

2. Pontatlan mérések:

   • Ellenőrizze, hogy nincs-e külső fényforrásból származó zavaró hatás.
   • Győződjön meg arról, hogy a szenzor megfelelően van csatlakoztatva és tájolva.

3. I2C hibák:

   • Győződjön meg arról, hogy nincsenek ütköző eszközök az I2C buszon.

Összegzés

A GY-302 fényérzékelő modul egyszerű és hatékony módszert kínál a fényerősség mérésére Raspberry Pi segítségével. Ezt az útmutatót követve beállíthatja az érzékelőt, és integrálhatja azt különböző alkalmazásokba, az okosotthon-rendszerektől kezdve az IoT-projektekig. Kísérletezzen a különböző forgatókönyvekkel, hogy felfedezze a benne rejlő teljes potenciált!
