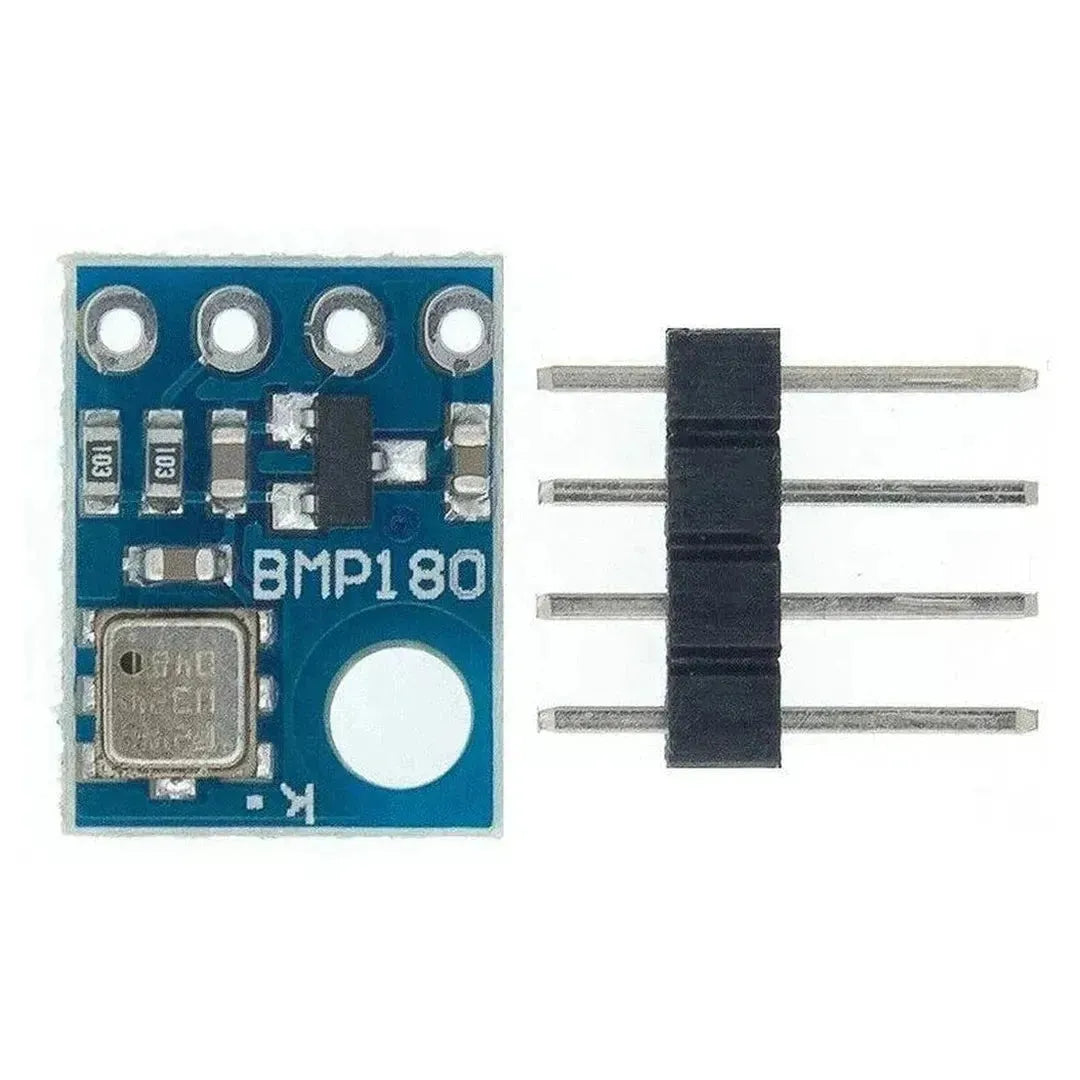

A BMP180 használatával a Raspberry PI -vel

Íme egy egyszerű útmutató arról, hogyan kell használni a BMP180 légnyomás- és hőmérséklet-szenzor a Raspberry Pi eszközével. A BMP180 szenzor képes mérni a légnyomást és a hőmérsékletet, így hasznos meteorológiai állomásokhoz, magasságkövetéshez és egyéb környezeti megfigyelő alkalmazásokhoz.

Amire szükséged lesz

1. Raspberry Pi
2. BMP180 szenzormodul
3. Próbapanel és összekötő vezetékek
4. Egy számítógép, amellyel SSH-n keresztül hozzáférhet a Raspberry Pi-hez, vagy egy csatlakoztatott billentyűzet és monitor
5. A Raspberry Pi-re telepített Python

1. lépés: A huzalozás BMP180 a Raspberry Pi-hez

A BMP180 az I2C-protokollon keresztül kommunikál a Raspberry Pi-vel.

Csatlakozások (I2C mód)

2. lépés: Az I2C interfész engedélyezése a Raspberry Pi-n

1. Nyissa meg a Raspberry Pi konfigurációs eszközt:

   sudo raspi-config


2. Navigáljon ide: Interfész beállítások > I2C
3. A Raspberry Pi újraindítása:

   sudo reboot


3. lépés: A szükséges könyvtárak telepítése

1. sudo apt update && sudo apt upgrade -y


2. Telepítse az I2C eszközöket és a szükséges Python könyvtárakat:

   sudo apt install -y i2c-tools python3-smbus python3-pip
   sudo pip3 install bmp180


3. Ellenőrizze, hogy a BMP180 észlelhető az I2C buszon:

   sudo i2cdetect -y 1


   Látnia kell az eszköz címét (általában 0x77) in the output.

4. lépés: Adatok beolvasása a BMP180

Használja a következő Python-szkriptet a hőmérséklet- és nyomásadatok leolvasásához a BMP180.

Python kódpélda

python
import time
import bmp180

# Create a sensor object
sensor = bmp180.BMP180python
()

# Hőmérséklet és nyomás leolvasása és megjelenítése
while True:
    temperature = sensor.read_temperature()
    pressure = sensor.read_pressure()
    altitude = sensor.read_altitude()

    print(f"Hőmérséklet: {temperature:.2f} °C")
    print(f"Nyomás: {pressure / 100.0:.2f} hPa")
    print(f"Magasság: {altitude:.2f} m")
    print("------------------------")

    time.sleep(2)

5. lépés: Alkalmazásai a BMP180

1. Időjárás-állomások: Mérje meg a légnyomást és a hőmérsékletet az időjárási minták előrejelzéséhez.
2. Magasságkövetés: Használja a szenzort a magasságváltozások követésére, ami hasznos drónprojektekhez vagy szabadtéri tevékenységekhez.
3. Környezeti megfigyelés: Kövesse figyelemmel a környezeti feltételeket, például a légnyomásváltozásokat, amelyek vihart vagy más időjárási jelenséget jelezhetnek.

Hibaelhárítás

1. Eszköz nem észlelhető:

   • Győződjön meg arról, hogy az SDA és SCL pinek megfelelően vannak csatlakoztatva.
   • Ellenőrizze, hogy az I2C interfész engedélyezve van-e a Raspberry Pi-n.

2. Pontatlan mérések:

   • Gondoskodjon arról, hogy a mérés során a szenzor ne legyen kitéve szélsőséges hőmérsékletnek vagy nyomásváltozásnak.
   • Verify proper sensor calibration if results seem off.

3. I2C hibák:

   • Ellenőrizze az esetleges címütközéseket az I2C buszon.

Összegzés

A BMP180 egy egyszerű, mégis hatékony szenzor, amely könnyen integrálható a Raspberry Pi projektjeidbe. Ezzel az útmutatóval nyomás- és hőmérsékleti adatokat olvashatsz le számos különböző alkalmazáshoz, az időjárás-állomásoktól kezdve a magasságmérésig.
